一、试验范围
本方法用于测定厚度为0.1mm~2.0mm、宽度等于或大于90mm的金属薄板和薄带在拉延成形时承受塑性变形能力。
对于较厚的或只能取到较窄试样的薄板和薄带,需采用指定尺寸的模具,并在结果表示时使用下标注明,见表1。
二、试验原理
将一个端部为球形的冲头对着一个被夹紧在垫模和压模内的试样进行冲压形成一个凹痕, 直到出现一条穿透裂纹(穿透裂纹是指穿透整个试样厚度的裂纹, 并且裂纹的宽度为刚好能使光线在裂纹部分透过)。依据冲头位移测得的凹痕深度即为试验结果。
三、符号和说明

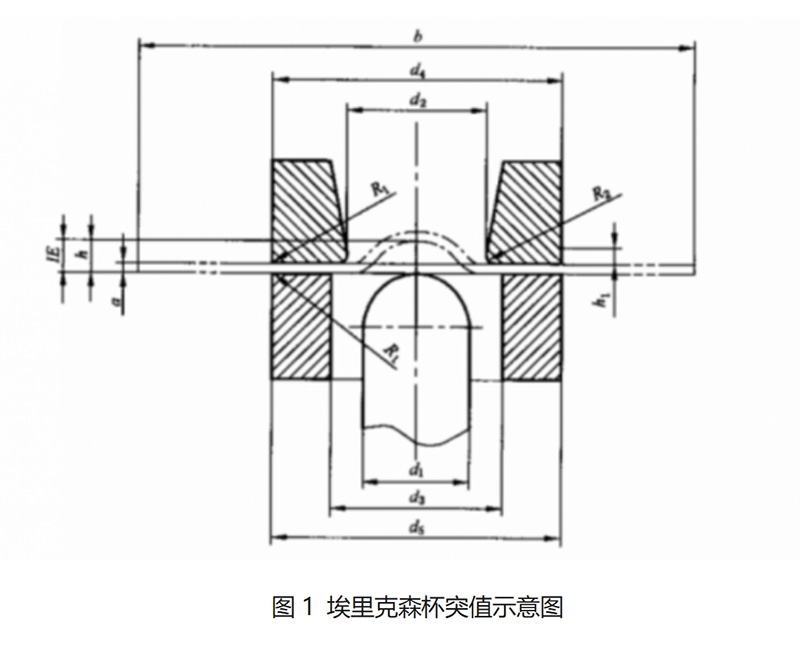

本方法中所用到的符号、说明和单位在图1和表1中给出。
