性能说明:
该落锤冲击试验机主法是将一定质量的锤体提升到一定的高度,然后有静止释放,锤体自由落体冲击到试样表面,从而判定试样的抗冲击性能。该落锤冲击试验机集机、电、自动控制技术于一体,实现了提锤、冲击、抓锤的全自动化过程。另外该试验机设有多道保护措施,大大提高了操作人员及设备使用的安全性。
主要技术指标:
1.主机系统:
1) 主机系统是、四根圆形立柱、顶板、底座、支座、落锤、落锤提升机构、挂脱锤机构、安全防护装置等组成。
2)机架坚固,连接可靠:滑柱、立柱与底座垂直,可以方便地对滑柱进行清洗润滑;安全保险机构及安全防护网确保人身安全,绝对可靠耐用;挂锤及脱锤机构灵活可靠。
3)主机的主要技术参数
a、最大设定冲击能量 1000J/2000J/3000J/5000J
b、主机安装高度 ≤5.5m/7m/10m
c. 落锤提升高度 0.1-4.3m
d最大冲击速度 0-5.5m/s
e落锤最大提升速度 7m/min
g落锤质量 20kg
h、落锤总质量误差 ≤1%
i、配重砝码质量误差 ≤±0.5%
j、落锤锤刃中心线与支座跨距中心偏差 ±1.5mm
k、落锤的提升高度与标准值的偏差 ≤1.5 mm
l电源 380V 50Hz

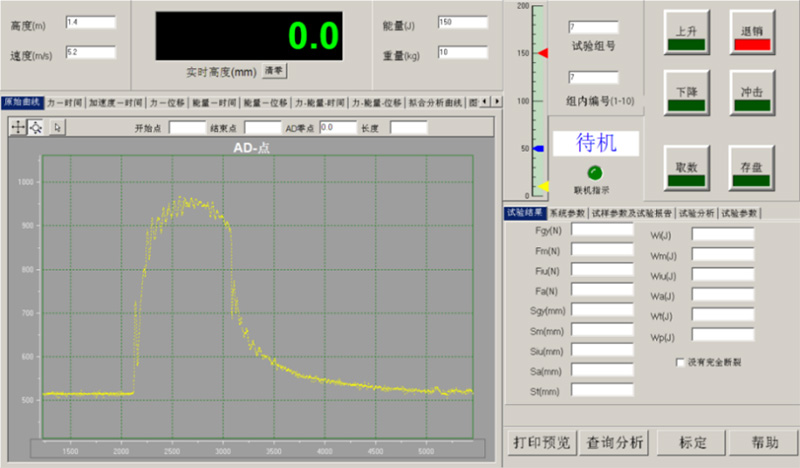

冲击试验软件

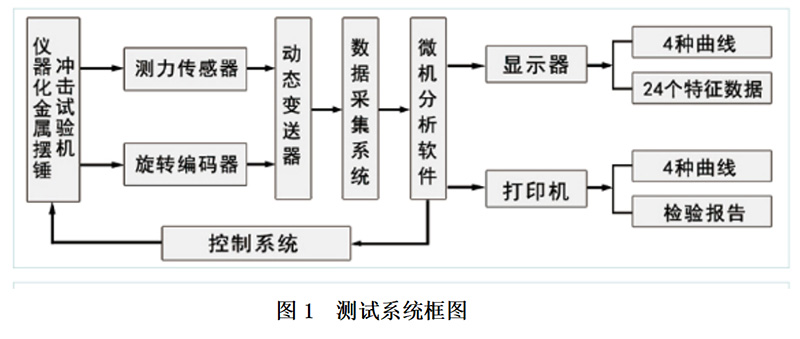

系统框图
冲击能量测控系统由编码器、A/D数据采集系统、数据分析系统等组成,其功能框图见下面图1所示
